【導讀】在電子設備設計中，連接器作為實現電路互連的關鍵組件，其選型直接影響產品的可靠性、性能和成本。板對板連接器、線對板連接器和線對線連接器因其結構差異和應用場景不同，在電子系統中扮演著不可替代的角色。本文將從技術原理、優勢對比、應用場景及選型策略等方面，全面分析這三類連接器的核心差異，并提供基于實際數據的選型建議。
在電子設備設計中，連接器作為實現電路互連的關鍵組件，其選型直接影響產品的可靠性、性能和成本。板對板連接器、線對板連接器和線對線連接器因其結構差異和應用場景不同，在電子系統中扮演著不可替代的角色。本文將從技術原理、優勢對比、應用場景及選型策略等方面，全面分析這三類連接器的核心差異，并提供基于實際數據的選型建議。
一、連接器的基本定義與技術特點
板對板連接器用于直接連接兩塊印刷電路板（PCB），無需中間線束，通過精密觸點實現板間電氣連通。其間距可小至0.4mm（如廣瀨FX10系列），支持10Gbps以上的高速數據傳輸，且兼容自動化SMT組裝，顯著提升生產效率。然而，這類連接器對PCB對準公差要求極高（±0.1mm），且存在熱膨脹不匹配的風險，維修時需更換整個電路板。
線對板連接器則在線束與PCB之間建立橋梁，通過壓接或焊接方式端接，并封裝于絕緣外殼中。其額定電流通常為1A–5A，間距范圍廣泛（1.25mm–5.0mm），支持模塊化組裝和現場維護，例如JST ZH系列或Molex PicoBlade。但其生產依賴手工操作，在高頻（>500MHz）場景下面臨信號完整性挑戰，且比直接板對板接口占用更多空間。
線對線連接器實現線對線纜或線纜對線纜的互連，常見于固定連接或IDC（絕緣位移連接）形式。其設計側重于便攜性和布線靈活性，廣泛應用于汽車、通信和消費電子領域，但通常缺乏高密度集成能力。
二、優勢對比與應用場景分析
從性能維度看，三類連接器各具優勢。板對板連接器在空間優化和信號完整性方面表現卓越，尤其適合智能手機邏輯板-傳感器堆疊、可穿戴設備的多PCB架構；線對板連接器則憑借其現場可修復性和簡化PCB布局的特點，主導筆記本電腦鍵盤接口、電視顯示面板連接等場景；而線對線連接器在汽車線束、工業機械布線中因其耐久性和靈活部署能力備受青睞。

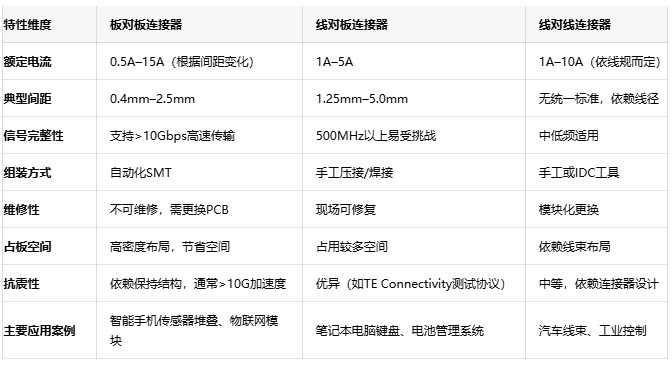

以下表格綜合對比了三類連接器的核心特性：
在環境適應性方面，線對板連接器通常表現出更優的耐彎曲性能，適用于鉸鏈設備；而板對板連接器因密封外殼設計，可實現更高IP防護等級（如IP67），在防潮和防塵環境中更具優勢。溫度范圍方面，采用LCP（液晶聚合物）材料的外殼可在-40°C至125°C環境中保持穩定性，滿足汽車和工業級需求。
三、元器件選型與成本控制策略
連接器的選型需綜合考量電氣參數、機械性能、環境適應性和總擁有成本（TCO）。電氣參數包括額定電流、電壓及信號完整性要求——高速接口需關注阻抗匹配與屏蔽設計；機械性能涉及插拔次數（消費級500次，工業級超1000次）、抗振強度及鎖緊方式（螺紋適用于高振動環境）；環境適應性則需驗證工作溫度范圍、防護等級（IP代碼）及耐腐蝕性（如鹽霧測試≥48小時）。

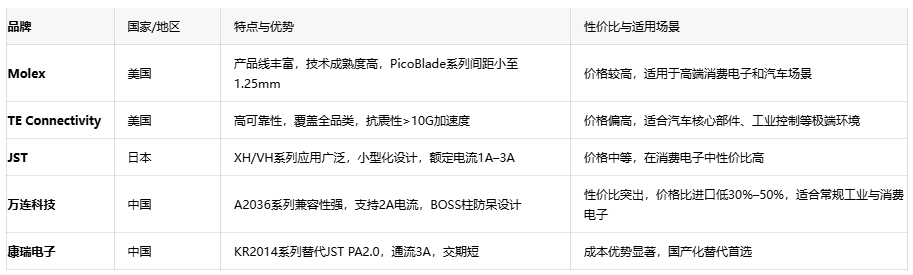

成本方面，連接器的總成本不僅包括元器件單價，還涵蓋組裝、維護及潛在故障損失。國產連接器（如萬連科技A2036系列）的價格通常比進口品牌（如Molex、JST）低30%–50%，且在供應鏈彈性和定制服務上更具優勢。然而，在極端環境（如汽車核心部件）中，國際品牌的高可靠性可能帶來更低的TCO。以下表格對比了主流原廠的產品特點與成本：
選型要則中，供應鏈彈性和生命周期耐久性同樣重要。建議優先選擇具備多源供應的產品，并驗證鍍層厚度、材料阻燃性（如UL94 V-0）等關鍵參數。對于高速設計，需進行信號完整性建模；而在成本敏感場景，國產連接器的兼容設計（如萬連A2036可匹配國際間距）能顯著降低導入風險。
四、國際與國內原廠的綜合對比
國際品牌（如Molex、TE Connectivity、JST）憑借深厚技術積淀，在高可靠性、全品類覆蓋和嚴格測試協議方面保持領先。例如，TE的連接器通過≥10G加速度抗震測試，適用于汽車動力系統；JST的XH連接器以緊湊間距（2.5mm）和輕量化設計，占據消費電子主流市場。
國內品牌（如萬連科技、康瑞電子）則通過本地化生產、快速響應和成本優化實現差異化競爭。萬連科技的A2036系列提供BOSS柱防呆功能，防止焊接反接，且工作溫度范圍（-25°C至85°C）覆蓋多數工商業場景；康瑞的KR2014系列在封裝兼容JST的同時，將成本降低30%以上，成為邊緣計算設備的理想替代方案。
在選型決策時，工程團隊應平衡性能與TCO：高端應用（如車載網絡、工業自動化）可傾向國際品牌；中低端場景（如家電控制、消費電子模塊）則優先評估國產方案。此外，采購時需審計環保認證（如RoHS、REACH），并避免單一來源依賴，以增強供應鏈韌性。
結語
連接器的選型是技術需求與供應鏈策略的精密結合。板對板、線對板、線對線連接器各自在密度、靈活性與可靠性上扮演獨特角色，而國際品牌的技術積淀與國產品牌的成本優勢形成了互補格局。工程師與采購者需跳出“唯品牌論”或“唯成本論”的局限，在電氣參數、環境適應性、生命周期成本之間找到最佳平衡，從而為電子設備打造高效、穩健且經濟的互聯基礎。
