【導讀】如今電信和數據通信領域里，高效48V中間總線的應用越來越廣泛，標準1/4磚尺寸的熱插拔DC-DC轉換器也成了主流之選，而集成PMBus接口、帶有可靠保護電路的數字化電源管理系統，也慢慢成了行業里的必備要求。以ADI旗下LTC2971電源系統管理器（PSM）為核心研究對象，系統闡釋其與1/4磚解決方案的適配機理及核心需求響應路徑。
本文也將從精準遙測、數字化時序控制、故障管理及PMBus集成等關鍵維度，深入解析該器件與1/4磚轉換器的集成邏輯、技術優勢，并結合具體參考設計與實施驗證結果，完整呈現數字化電源管理方案在提升系統可靠性、靈活性與效率上的核心價值，為相關領域設計人員提供兼具理論指導與實踐參考的技術方案解讀。
電信和數據通信電源系統越來越依賴高效的48 V中間總線，并越來越多地使用標準1/4磚(QB)尺寸的熱插拔DC-DC轉換器。隨著新興行業標準的出臺，集成PMBus?接口并配備穩健的保護電路已成為強制性要求。這清晰地表明，機架服務器和網絡設備正全面轉向數字化管理的電源系統。
LTC2971非常適合滿足這些要求。它可對-60 V到+60 V的兩個穩壓軌進行時序控制和調整，實現可編程故障響應，并將關鍵事件記錄到片上EEPROM。它原生集成了PMBus接口，支持與標準系統監測架構無縫集成；同時，它具有數字電源系統管理(DPSM)功能，包括時序控制、裕量測試、故障檢測和遙測，如今已是復雜電源平臺必不可少的能力。憑借內部EEPROM和獨立看門狗，系統能夠?qū)崿F(xiàn)自主運行，有效減少主機干預，從而提升整體可靠性。
1/4磚解決方案通常提供一個模擬調整輸入信號(VADJ)，用于微調電壓。這款PSM直接與RUN/ENABLE、VOUT_SNS/FB和溫度檢測引腳連接，而其ISENSE輸入可利用電感DCR或外部分流器來準確測量輸出電流。它具有精密VDAC輸出，支持通過電阻分壓器實現輸出電壓精細調整。在電源板上集成電源系統管理器(PSM)后，設計人員可通過PMBus對所有軌電壓、電流和板溫度進行集中式高精度數字遙測。相較于往往難以滿足數據中心嚴格性能要求的傳統模擬監測解決方案，這種方案的精度和靈活性大幅提升。
1/4磚解決方案
2 kW 1/4磚解決方案1參考設計采用高可靠性四相架構，利用ADI最新的DC-DC中間總線轉換器(IBC)和耦合電感實現出色的電源傳輸。集成的遙測功能可通過I2C/PMBus提供連續電壓監測、快速故障檢測和實時配置。這款解決方案采用標準化尺寸設計，可無縫集成到各類客戶平臺中，有效提升系統的靈活性、效率和易用性。參見圖1。

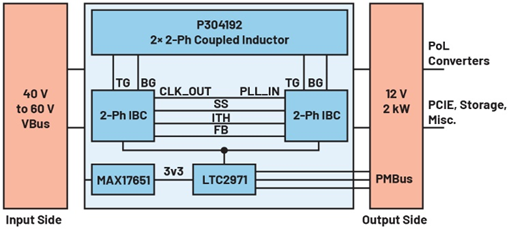

圖1.1/4磚解決方案參考設計框圖，采用ADI的48 V IBC MAX17651和LTC2971
關于1/4磚解決方案的主要結論與集成需求
LTC2971與1/4磚轉換器的集成可帶來多項關鍵優勢。
精準遙測
這款PSM通過高分辨率ADC來準確監測電壓和溫度。在1/4磚電路板上，它報告的輸出電壓和溫度的精度在約±0.5-1.0%范圍內，因此設計人員能夠精準規劃功率預算。電壓、電流和溫度的可靠測量，讓工程師能夠深入了解解決方案在不同條件下的行為，進而在保障安全的前提下，充分挖掘性能潛力。工程師可以在EEPROM中寫入?yún)?shù)限值，并根據遙測數據微調警報閾值，從而確保解決方案始終以最高性能運行，同時避免觸發不必要的故障警報。參見圖2。
數字化控制和時序控制
數據中心的一項關鍵要求是上電時序必須精準，以確保1/4磚解決方案安全、可控、及時地為處理器供電。這款PSM實現了多電源軌啟動、關斷和電壓裕量微調的完全自動化，支持對所有電源軌進行基于時間的時序控制和跟蹤式時序控制。它還能級聯多個1/4磚解決方案，以實現可擴展設計。PSM DRV_EN/RUN和VOUT_EN參數，包括上電延遲、上升時間和時序控制策略，均可通過PMBus命令進行編程設置，確?；ミB電源軌始終以協調的方式上電和關斷。這種受控時序可使每次電源循環中的電壓過沖和下沖最小化，從而增強數據中心機架的可靠性。

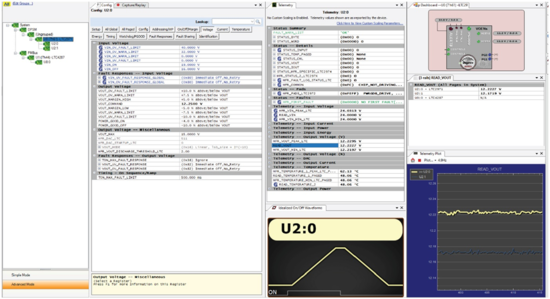

圖2.LTC2971電壓、電流和溫度遙測表
故障管理
這款PSM的一個重要優勢是具有穩健的集成故障管理和事件日志記錄功能。針對電壓或溫度違規情況，可配置觸發鎖存關斷、自動重試或受控斜坡下降。值得注意的是，這款PSM會持續在RAM中緩沖狀態和遙測數據；一旦檢測到故障，它會自動將這些數據提交并保存到非易失性EEPROM中。這種“黑匣子”功能可保留故障時刻的電壓、電流和溫度的完整快照，為之后的精準根因分析提供可靠依據。如LTC2971數據手冊中的概念圖所示，當發生故障事件時，循環緩沖區內容會自動轉移到EEPROM。與基本的PMBus故障寄存器或外部看門狗不同，PSM會記錄完整的運行狀態，而不僅僅是標記錯誤。這些高級特性能夠增強1/4磚解決方案的可靠性，支持詳細的生命周期評估，并通過持續監測和記錄來延長運行壽命。參見圖3。

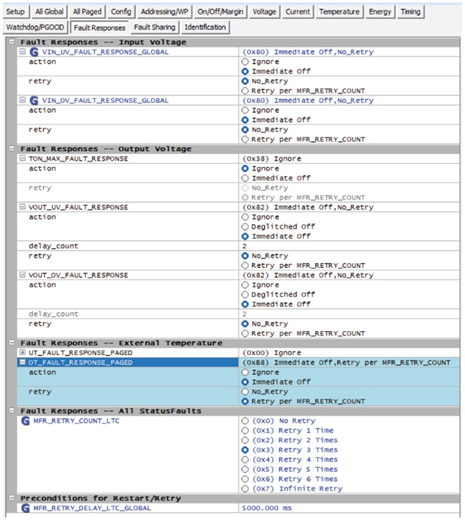

圖3.LTC2971故障設置配置表
PMBus集成
數據中心規范要求具備穩健的通信接口并支持PMBus協議。作為一款符合PMBus標準的器件，這款PSM遵循行業標準，可與現有系統管理平臺無縫集成。其狀態監測和控制功能可通過標準PMBus命令使用，而且支持LTpowerPlay?以簡化配置。因此，設計團隊可以離線定義寄存器設置，如電壓軌、限值和時序，然后將其直接寫入EEPROM，從而顯著縮短開發時間。此外，這款PSM的雙向FAULTB引腳允許多個器件根據需要共享或隔離故障線路，有助于實現靈活的故障管理?？傮w而言，相較于純模擬解決方案，數字化控制能力（包括伺服調整和時序控制）為高級電源管理的實現提供了更高效的途徑。
實施結果
在1/4磚解決方案電路板上2，已證實這款PSM能夠可靠地對IBC的運行、輸入電壓和性能指標進行監測。PMBus遙測保持穩定，并與經校準的臺式數字萬用表(DMM)測量結果一致。經故障注入測試確認，這款PSM正確地關閉了故障通道，并在MFR_FAULT_LOG寄存器中準確記錄了相關事件。系統級驗證表明，集成的數字電源管理沒有引入額外的噪聲或不穩定性，同時受控的軟啟動算法有效防止了柵極驅動器直通，使得輸出波形干凈穩定。I2C接口支持100 kHz至400 kHz的可編程頻率范圍，能夠靈活適應不同通信要求。電壓和溫度讀數與手冊數據高度一致，誤差分別在±0.1%和±0.5%范圍內。參見圖4。
綜合這些結果可以看出，LTC2971通過提供高保真監測、細粒度控制和詳細診斷數據，有效增強了1/4磚電源解決方案。憑借PMBus兼容性，它能夠用于最新電信系統，且?guī)缀醪粫龅交ゲ僮餍詥栴}。參見圖5。

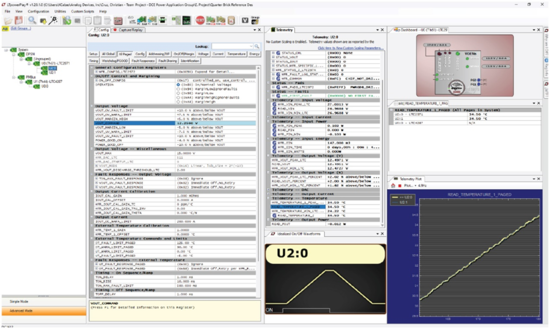

圖4.適用于54 V轉12 V系統應用的ADI參考設計，連接到LTpowerPlay

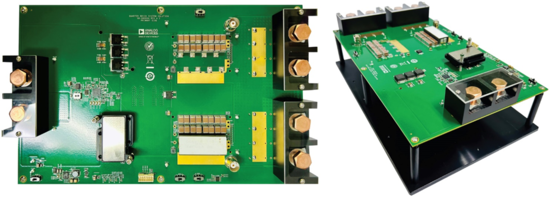

圖5.適用于54 V轉12 V系統應用的ADI 1/4磚解決方案參考設計硬件
總結
電信與數據通信電源系統向全數字化轉型背景下，LTC2971與1/4磚轉換器的集成方案精準匹配領域?qū)Ω咝?、高可靠、可精?xì)化管控電源系統的核心需求。該方案通過高保真遙測實現功率預算精準規劃，依托數字化時序控制保障多電源軌協同安全運行，憑借全鏈路故障管理與日志功能支撐運維及根因溯源，原生PMBus兼容性實現系統無縫互操作并縮短開發驗證周期。系統級實測表明，方案運行穩定、測量精準、兼容性優異，無額外噪聲與不穩定性。該方案將持續賦能電信與數據中心電源技術升級，為高性能、高可靠電源系統工程實現提供關鍵支撐。
