【導讀】I/O連接（輸入/輸出連接）作為工業自動化系統的“神經末梢”，承擔著控制器與現場設備間數據交換的關鍵任務。在工業4.0背景下，I/O連接技術已從簡單的信號傳輸演進為具備智能診斷、參數配置與設備管理的核心環節。
I/O連接（輸入/輸出連接）作為工業自動化系統的“神經末梢”，承擔著控制器與現場設備間數據交換的關鍵任務。在工業4.0背景下，I/O連接技術已從簡單的信號傳輸演進為具備智能診斷、參數配置與設備管理的核心環節。
其中，IO-Link作為首個國際標準的單點數字通信技術（IEC 61131-9），通過標準化三線制連接實現了傳感器/執行器的智能化和柔性化配置。
01 技術定義與工作原理
IO-Link是一種點對點串行通信協議，基于標準化三線制非屏蔽電纜（最長20米）和M5/M8/M12連接器構建物理連接。
該系統采用主站-設備架構，IO-Link主站作為網關連接上層現場總線（如PROFINET、EtherCAT）與底層IO-Link設備。
IO-Link主站承擔著承上啟下的關鍵作用，它將來自現場設備的信號統一打包，并將過程數據與配置參數映射至上層總線通信中。
通信過程采用周期數據交換機制，每個通信周期可傳輸多達32字節的過程數據，同時支持非周期性的參數、診斷和事件數據傳輸。
IO-Link協議保留了傳統I/O的簡單性，同時增加了智能設備所需的配置、診斷和管理功能，實現了從“硬接線”到“軟配置”的跨越。
02 四大技術優勢
1. 布線簡化與成本節約
IO-Link采用標準非屏蔽三芯電纜，替代復雜的多芯屏蔽電纜和專用總線。傳統系統中，每個傳感器都需要獨立布線至控制柜，而IO-Link系統可通過主站和Hub組合，單主站最多連接256路信號，極大減少了布線工作量與線材成本。
2. 參數化與快速更換
IO-Link主站自動存儲設備參數，當更換故障設備時，系統能自動下載參數至新設備，大幅減少停機時間。這使得操作人員無需在現場手動配置設備，提升了系統維護效率。
3. 豐富診斷能力
IO-Link支持值狀態標識和事件報告，能提供遠超傳統I/O的詳細診斷信息，包括設備故障、短路、斷線、配置錯誤等。這些診斷數據為預測性維護提供了基礎，提高了設備可用性。
4. 拓?fù)潇`活與系統兼容
IO-Link支持星型、級聯等多種拓?fù)浣Y(jié)構，并能無縫集成到PROFINET、EtherCAT等主流工業網絡中。這種現場總線中立性使系統集成商能在不同網絡環境中重用同一IO-Link設備，降低項目風險與庫存成本。
03 多元應用場景
IO-Link技術已在多個工業領域展示其價值：
●在汽車制造行業，IO-Link Hub能夠接入現場數以萬計的傳統開關信號，并將這些信號集中到一根總線上，極大減少現場布線的難度與成本。
●食品包裝領域在面對不同包裝任務時，IO-Link能夠?qū)崿F(xiàn)開關信號的快速切換，增強產線整體的靈活性。
●在飲料罐裝行業，當通信信號突然受到外界干擾斷開時，控制罐裝流體的執行器會在第一時間進入安全狀態，防止安全事故的發生。
●基于STM32H5系列的低成本IO-Link主站方案顯示，在工業物聯網場景中，IO-Link作為工業4.0的最后一米技術，現已成為現場傳感器與執行器的標準通信接口。
04 成本分析與元器件選型
IO-Link系統的成本主要由主站控制器、收發器芯片、Hub擴展模塊和電纜連接器構成。
核心元器件選型要點：
●主控制器：需支持IO-Link協議棧，STM32H5/G0/G4系列憑借性價比成為熱門選擇
●收發器芯片：需符合IO-Link V1.1.4規范，傳輸速率支持COM3(230.4kbps)
●端口驅動：?jiǎn)味丝谳敵鲭娏鞑坏陀?.5A，支持短路保護
●拓?fù)鋽U(kuò)展：考慮支持級聯的Hub方案，最大化單主站端口利用率

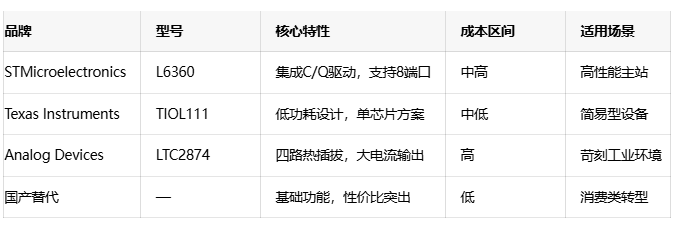

IO-Link主站芯片選型對比表
表：主要IO-Link芯片廠商產品對比（數據來源：各廠商技術手冊）
05 國內外主要IC原廠及成本策略
國際品牌占據高端市場，TE Connectivity、Molex、Amphenol在高端連接器市場占據顯著份額。
這些廠商提供全系列IO-Link解決方案，但價格通常比國產方案高30%-50%。
國內品牌如立訊精密、成都億佰特等正在快速崛起，通過技術引進和產線升級，已具備替代進口的實力。
國產IO-Link芯片和解決方案的成本比國際品牌低約20%-40%，但在可靠性、一致性和溫度范圍等指標上仍有差距。
選型要?jiǎng)t：
●性能平衡：不盲目追求高性能，根據實際傳輸速率(230kbps足夠多數場景)、工作溫度范圍(-25℃~+85℃覆蓋大多數工業環境)選擇
●供貨穩定性：優先選擇有多源供貨方案的芯片，降低供應鏈風險
●開發生態：考慮廠商提供的協議棧成熟度、參考設計完整性，縮短開發周期
●成本優化：采用“主站+級聯Hub”架構平衡系統成本與性能
06 實際應用中的成本優化策略
在實際項目中，IO-Link系統的成本優化需從全系統角度考慮：
●采用基于STM32G0系列的低成本IO-Link級聯HUB方案，通過二級級聯擴展可顯著降低單點成本。
●在滿足技術要求的前提下，選擇A類端口(三線制)而非B類端口(五線制)，可節省布線成本與連接器費用。
●利用IO-Link的自動設備更換功能，減少系統維護時間和備件庫存，從全生命周期角度降低總體成本。
IO-Link技術作為工業自動化“最后一米”的標準解決方案，正隨著國產芯片的成熟和生態系統完善，從高端應用向普通場景普及。未來，隨著國內廠商在核心技術上的突破和產能提升，IO-Link有望在5年內成為工業傳感器和執行器的標準接口，為智能制造提供更經濟、更可靠的連接基礎。
