【導讀】在電源設計領域，控制回路如同電源系統的心臟起搏器，維系著輸出電壓的精準穩定。一個優化良好的控制回路，不僅能有效抑制輸入電壓波動和負載瞬變帶來的擾動，更能通過提升響應速度降低輸出電容容量需求，從而實現系統成本節約與空間壓縮的雙重目標。
在電源設計領域，控制回路如同電源系統的心臟起搏器，維系著輸出電壓的精準穩定。一個優化良好的控制回路，不僅能有效抑制輸入電壓波動和負載瞬變帶來的擾動，更能通過提升響應速度降低輸出電容容量需求，從而實現系統成本節約與空間壓縮的雙重目標。
現代開關穩壓器IC通常設有專門的補償引腳（如ITH或VC），通過外接巧妙的阻容網絡，在控制回路傳遞函數中引入適當?shù)臉O點和零點。這一設計實現了動態性能與穩定性的完美平衡，而如何科學選擇這些補償元件，成為電源工程師面臨的核心技術挑戰。
方案一：基于數據手冊的理論計算法
傳統而基礎的方法是深度挖掘開關穩壓器IC數據手冊中的計算公式。以LTC3311為例，設計人員可根據器件手冊提供的穩定化概念和特定功率級參數，通過理論推導得出補償元件的理想數值。
這種方法要求工程師具備扎實的控制理論基礎和計算能力，能夠?qū)⒊橄蟮膫鬟f函數模型轉化為具體的元件參數。雖然過程較為繁瑣，但卻是理解回路補償本質的最佳途徑，為后續優化奠定理論基礎。

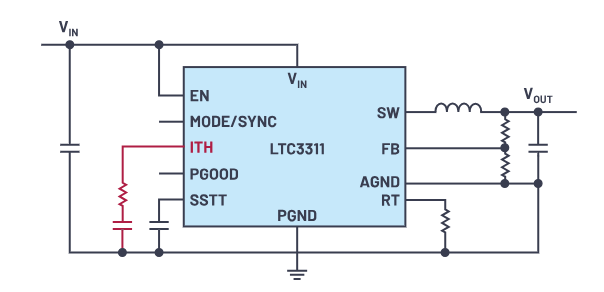

圖1.LTC3311開關穩壓器IC有一個ITH引腳用于調整控制回路速度和穩定性

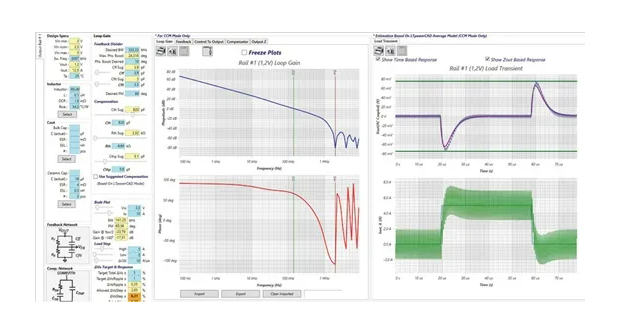

圖2.使用LTPowerCAD選擇補償元件和優化控制回路
方案二：借助專業工具的設計仿真法
對于追求效率的工程師，利用LTPowerCAD?等專業設計工具無疑是更高效的選擇。這類工具不僅能自動計算外部元件參數，還通過波特圖直觀展示控制回路頻率響應特性，同時提供時域內輸出電壓對負載瞬變的響應模擬。
工具化的設計方法使工程師能夠?qū)崟r(shí)調整ITH設置，直觀觀察回路穩定性與響應速度的變化趨勢，快速鎖定最優配置。這種虛擬驗證過程大幅減少了試錯成本，縮短了開發周期。
方案三：采用可調網絡的實驗優化法
正如歌德所言："所有理論都是灰色的。"考慮到實際PCB布局中的寄生參數影響，硬件驗證是不可或缺的環節。傳統方法需反復焊接不同阻容元件，效率低下且可能損傷電路板。
創新的解決方案是采用ADI公司LB013A之類的可調RC網絡板。該板卡通過開關和電位器實現電容電阻值的靈活調節，允許工程師在負載瞬態測試過程中實時優化補償參數，無需焊接即可探索最優元件組合。這種實驗方法將理論設計與實踐驗證完美結合，顯著提升調試效率。

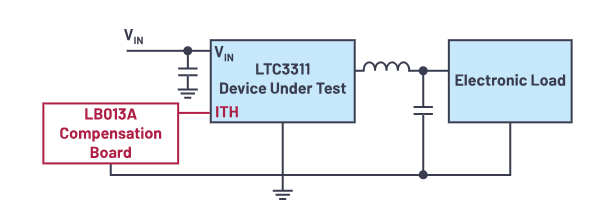

圖3.利用ADI公司的LB013A板優化補償元件
技術抉擇：三種方案的適用場景
理論計算法適合學術研究、原理深入理解和設計驗證階段
設計仿真法適用于快速開發、方案比較和參數敏感度分析
實驗優化法針對最終硬件驗證、寄生參數補償和性能微調
三種方法各有優勢，在實際工程實踐中常常階梯使用：從理論出發，經過仿真驗證，最終通過實驗微調達到最優性能。通過這種系統化的設計流程，工程師能夠?yàn)槿魏坞娫聪到y(tǒng)構建既穩定又敏捷的控制回路，確保電源轉換器在各類工作條件下均能表現出色。
