【導讀】就運動控制而言，以太網、現場總線以及其他技術（如外圍組件互連）歷來都是相互競爭的，用以在工業自動化和控制系統中獲得對一些最苛刻要求的工作負載的處理權限。運動控制應用要求確定性（保證網絡能夠及時將工作負載傳送至預定的節點），這是確保位置保持所必需的，這進而又將確保驅動器的精確停止、適當?shù)募铀?減速以及其他任務。

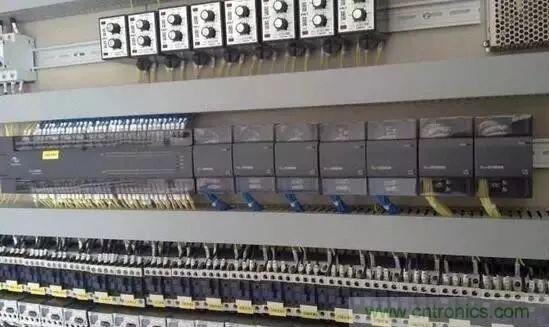

以太網正成為工業應用中日益重要的網絡。
就運動控制而言，以太網、現場總線以及其他技術（如外圍組件互連）歷來都是相互競爭的，用以在工業自動化和控制系統中獲得對一些最苛刻要求的工作負載的處理權限。運動控制應用要求確定性（保證網絡能夠及時將工作負載傳送至預定的節點），這是確保位置保持所必需的，這進而又將確保驅動器的精確停止、適當?shù)募铀?減速以及其他任務。
標準的IEEE 802.3以太網從未達到這方面的要求。即使全雙工交換和隔離沖突域淘汰了過時的CSMA/CD數據鏈路層，但它還是缺乏可預測性。此外，典型堆棧中的TCP/IP的高度復雜性并未針對實時流量的可靠傳送進行優化。因此，現場總線以及帶有基于ASIC的PCI卡的PC控制架構一直是常見的運動控制解決方案。
從EtherNet/IP®到EtherCAT®的以太網解決方案以其獨特的方式克服了這些缺點。盡管工業以太網相較于別的替代技術還有一些其它優勢，然而它在運動控制中還遠沒有占到主導地位。我們來看看它能夠并且將會在未來幾年的競爭中越來越被接受的三個原因。
融合而不是增加復雜性
隨著時間的推移，企業IT與工廠之間的互聯不斷增加，導致了系統更復雜，往往將標準以太網和工業以太網與現場總線混合使用。例如，機器可能會利用：
● 適用于與伺服器進行通信的SERCOS 1
● 適用于聯網變頻驅動器的PROFIBUS®
● 適用于故障安全現場總線通信的SafetyBUS p
● 適用于連接至傳感器的DeviceNet
● 適用于向最終用戶發送數據、通過網關訪問的以太網
這樣的網絡很復雜，而且它的建立和維護也很昂貴。每個協議都需要各自的實施程序、安裝人員和培訓。相比之下，以太網提供了將適用于運動、安全等的不同網絡融合到經濟高效的基礎架構上的可能性，該架構布線更容易，獲得供應商的廣泛支持，并能適應未來要求。
以太網提供了不同網絡融合的可能性。
EtherNet/IP協議體現了如何在實踐中充分發揮融合的作用。通過使用TCP/IP和UDP/IP等標準以太網技術、輔以CIP Sync（用于實現分布式時鐘IEEE 1588精確時間協議同步）等特性，集成的交換式系統可以同時適應商業和工業應用。2
確定性適用于運動控制應用
運動控制依賴于精確通信。這種精確性通過使用基于時隙的調度來支持，每個設備在調度策略中都有一個與其它設備進行通信的調度表。這些伺服驅動器和控制器計算出它們各自的時序，由此可計算出控制函數的ΔT值。但是，如果數據傳輸變得無法預測，則可能會丟失結果，因此需要確定性來確保環路的穩定性。
以太網能夠支持工廠中苛刻的運動控制應用
在某些情況下，通過直接集成于英特爾®芯片內的加速器電路在EtherNet/IP中實施IEEE 1588，只是以太網解決方案用于強制確定性的一種常見機制。EtherCAT的高速實時處理是運動控制應用中如何實現始終如一的預測性能的另一個示例。EtherCAT突破了基于PCI的集中式通信的嚴格物理限制，即要求機器處理單元和伺服處理器之間可快速通信但需要保持短距離。
Jason Goerges在發表于2010年Machine Design的一篇文章中解釋道：“基于EtherCAT的分布式處理器架構具備寬帶寬、同步性和物理靈活性，可與集中式控制的功能相媲美并兼具分布式網絡的優勢”。3 “事實上，一些采用這種方式的處理器可以控制多達64個高度協調的軸（包括位置、速度和電流環以及換向），采樣速率和更新速率為20 kHz。”
面向IIoT的長期可行性
以太網自作為一種局域網技術問世以來，已經過一系列發展。鑒于傳統現場總線組件目前的制造規模較小，而PCI正面臨逐漸成為過時的工業標準架構的風險，以太網經過不斷發展，現已完全有能力為以IP為核心的工業物聯網提供服務。
即將到來的改進（如時間敏感型網絡將完善IEEE 1588并支持網絡融合的可能性）也使以太網成為當前和未來運動控制的理想選擇。這并不是說現場總線和PCI將會消亡，只是隨著自動化行業邁向IIoT，以太網的優勢將持續提升。
參考文獻
1 Paul Brooks.“EtherNet/IP應用于運動控制”Industrial IP Advantage，2015年10月
2 “通過標準以太網成功實現運動控制”Industrial Ethernet Book，第48卷第71期
3 Jason Goerges.“EtherCAT實現高性能運動控制”Machine Design，2010年11月。
