專家講堂：通透了解陶瓷電容器的里里外外（2）

發布時間：2015-05-26 責任編輯：sherry

【導讀】前面小編已經為大家講解關于陶瓷電容的一些事情：陶瓷電容器在高壓下有效容值的最大化以及陶瓷電容器應用于250V交流電供電電路，這里繼續講解陶瓷電容器在高溫下的應用，希望能幫助到大家。

專家講堂：通透了解陶瓷電容器的里里外外(1)
http://www.hongzhaohuan.com.cn/gptech-art/80028924

陶瓷電容器在高溫下的應用

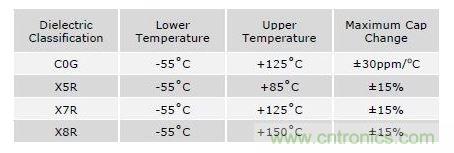

Knowles公司Syfer品牌的電容應用溫度區間為-55℃到+150℃，如下表所示：
陶瓷電容器在高溫下的應用
一些汽車電子或工業應用常常會提出嚴格的溫度需求，特別是高達200℃的應用。普通產品可能不適合額定125℃以上的應用，但Knowles/Syfer經過在其制造工廠進行的廣泛測試，可向用戶推薦適用于更高溫下應用的電容。然而需要注意的是，基于C0G，X5R，X7R，或X8R電介質的電容，盡管可在200℃的高溫下應用，但其性能可能會有一定的衰減。

背景

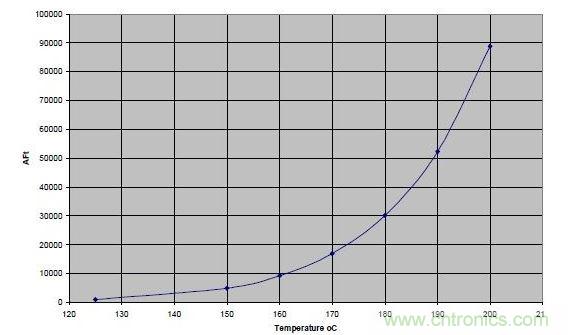

多層陶瓷電容的可靠性與工作電壓以及工作溫度直接相關。隨著溫度上升，加速因子（Acceleration Factor 一項體現可靠性的反向指標）的升高將非常顯著 （如下圖所示）：
加速因子與工作溫度對照
加速因子與工作溫度對照
加速因子與工作溫度對照
單單熱應力即可導致電氣失效。當介質產生熱量的速度高于其所能發散的速度時就會發生熱擊穿。這會提高介質的導電性，產生更多熱量，最終導致電容性能的不穩定，通常表現為溫度的急劇上升。電容通過局部放電時所產生熱量，可能足以熔化電介質材料。

用戶在決定某個電容是否適用于高溫環境時，需要考慮熱應力和溫度上升對容值、耗散因子和絕緣電阻等基礎電性能所產生的影響。
[page]
元件測試

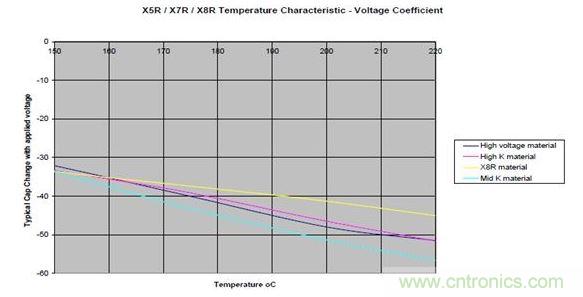

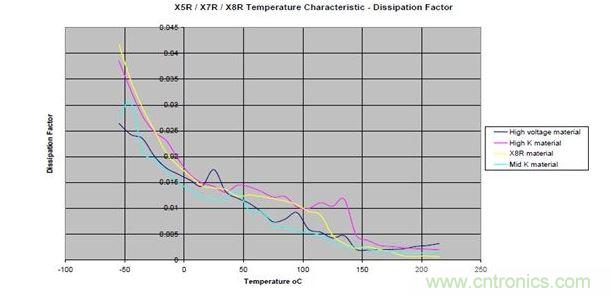

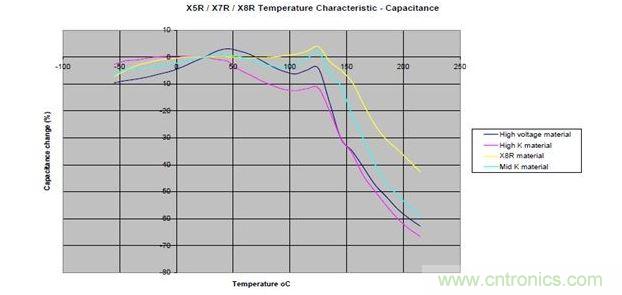

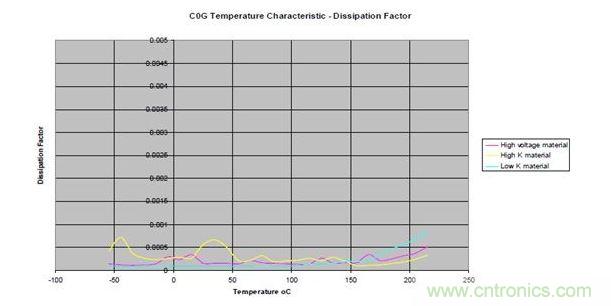

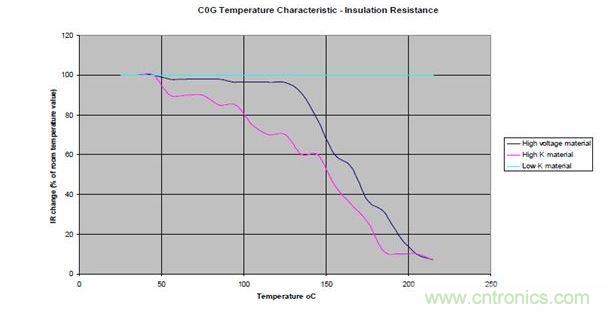

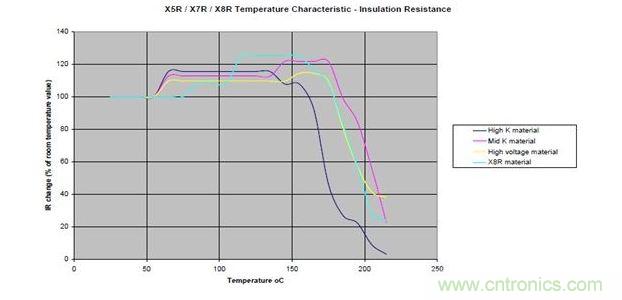

Knowles/Syfer針對采用各種電介質材料制造的電容都進行了廣泛的測試，包括高達200℃高溫下電容的可靠性測試，具體數據可以參考下面的典型測試曲線。
元件測試
元件測試

元件測試

元件測試

元件測試
[page]

元件測試

元件測試
應用推薦

由于電容的可靠性會受到熱應力的不利影響，故不建議用戶在>125℃的環境溫度下應用普通電容，但也存在例外：

A：溫度不超過160℃時，大多數的普通電容性能可靠，但Knowles/Syfer建議用戶選取額定電壓大于或等于應用中的實際電壓30%的電容。

例如，如果應用中需要用到0805 50V 10nF的電容，則Knowles/Syfer的建議是實際選用0805 100V 10nF的電容來替代，而0805 63V 10nF的電容則不可取，因其電壓提升僅為26%。

B：溫度高于160℃時，Knowles/Syfer的測試數據顯示，電容的可靠性呈幾何級數變化，類似于上文所示熱應力變化圖表。這就使得我們很難制定一套簡單的規則來指導用戶針對160℃到200℃區間范圍內的應用選取適當?shù)碾娙荨?/div>

因此，針對160℃以上應用的電容選取，Knowles/Syfer建議用戶就應用的具體細節向我們的技術團隊咨詢，我們會推薦最適用的元件。這樣可以確保用戶獲取的是最可靠同時最經濟的應用解決方案。

例如：某項170℃下的應用需要用到1206尺寸的電容，但是當容值和工作電壓要求不變，而溫度上升到200℃時，我們就需要換用1812尺寸的電容來確?？煽啃浴?/div>
?
